断电瞬间管地电位的正向脉冲

返回列表 来源: 发布日期: 2022.12.15

当对管道或试片进行断电位测量时,尤其是采样频率极高时,经常会发现,断电瞬间管地电位会出现一个正向脉冲。对于管地断电电位测量,该脉冲持续时间约为0.3s,试片断电瞬间,

脉冲持续约 0.1s。断电电位读数时,要错过该脉冲。

1. 管道断电瞬间的正向脉冲

由于与阴极保护站距离的不同以及土壤性质的差异,管道的不同部位具有不同的极化电位。在断电瞬间,极化电位更负的位置放电,电流流出后流向电位相对较正的位置。电流流出管道将产生正 IR 降,导致断电瞬间管地电位的正向脉冲。

2. 试片断电瞬间的正、负向脉冲

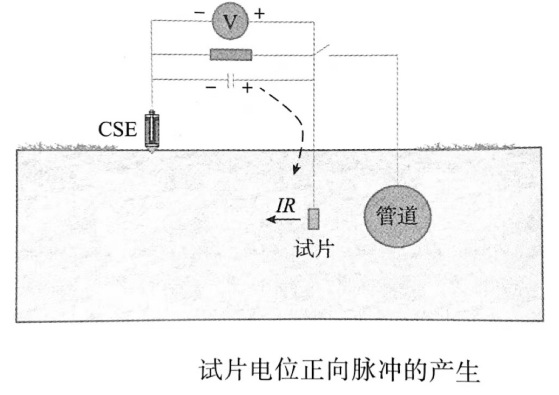

测量直流电位时,为了消除管道上交流电压的干扰,测量回路中一般会安装滤波电容,以消除交流电压对直流电位测量的干扰。在断电瞬间,电容电压由通电电位降低到断电电位,电容放电,如图所示,该电流经试片排放,产生正 IR 降,导致断电瞬间的电位正向脉冲。试片断电瞬间的电位正向脉冲。也有研究证明,当管道有交流电压时,脉冲更明显也可能是测量仪表里的滤波电路元器件放电导致。试片断电电位一般在断电后 120~150ms 内读取。

resource/images/9a73859efe2e46349ede97e444fabe84_6.png
